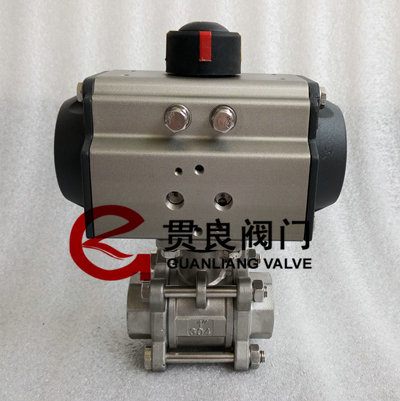

氣動三片式球閥
- 產品型號：Q611F，Q611H
- 產品結構：直通式
- 產品壓力：PN16-PN64
- 產品材質：WCB，304，316
- 產品規格：DN15-DN100
聲 明：
產品描述中所有文字、數據、圖片僅供參考，實際型號由使用工況決定！如果您需要更詳細了解【氣動三片式球閥】的相關信息或索取相關資料，請聯系我們
氣動三片式球閥概述：
氣動螺紋三片式球閥Q611F/H/W密封性能分為金屬密封與軟密封。氣動三片式螺紋球閥是由活塞式氣動執行器和內螺紋高平臺三片式球閥組成。三片式球閥由一個主閥體和兩個副閥體組成，副閥體上加工有內螺紋。使用四個螺栓將主副閥體連接成一體，其優點是維修拆卸時不用拆卸管路螺紋，而直接拆卸四只螺栓，閥體中間部分既可取出，方便更換閥座密封圈。氣動三片式硬密封球閥體與氣動執行器免支架安裝，方便可靠。
氣動三片式球閥原理：
氣動三片式球閥Q611F/H/W可以安裝各種附件，方便遠程自動控制。氣動螺紋三片式球閥采用智能控制與定位，與電氣閥門定位器配套，輸入4-20mADC信號及0.4~0.7MPa氣源即可控制運轉，實現對壓力、流量、溫度、液位等參數的調節。是以壓縮空氣為動力，閥桿帶動閥芯在閥體內轉動90°可以實現開關的動作。
|
回訊器：也叫限位開關，遠程反饋開關信號(防爆) 電磁閥：雙作用選二位五通、單作用選二位三通(防爆) 三聯件：可對氣源穩壓、過濾、氣缸加潤滑油 手輪機構：轉動手輪機構，可實現手動開、關閥 電氣定位器：輸入4～20mA信號,實現閥門調節功能 雙作用：通氣開、通氣關，氣源故障保持當前位置 單作用氣開式：通氣開、斷氣關，氣源故障關閉 單作用氣關式：通氣關、斷氣開，氣源故障打開 |
 |
氣動三片式焊接/螺紋球閥參數：
| 公稱通徑DN(mm) | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
|---|---|---|---|---|---|---|---|---|---|---|
| 公稱壓力(MPa) | PN1.6、2.5、4.0、6.4 MPa | |||||||||
| 閥體形式 | 三片式精鑄閥體 | |||||||||
| 連接形式 | 螺紋式、焊接式 | |||||||||
| 閥芯形式 | "O"型球形閥芯 | |||||||||
| 密封填料 | PTFE、柔性石墨 | |||||||||
| 流量特性 | 近似快開型 | |||||||||
| 動作范圍 | 0～90° | |||||||||
| 泄露量 | 按GB/T4213-92，小于額定KV0.01% (軟密封：零泄漏) | |||||||||
| 基本誤差 | 帶定位器：小于全行程的±2% | |||||||||
| 死區 | 帶定位器：小于全行程的2% | |||||||||
| 可調范圍 | 250：1 | |||||||||
| 型號 | Q611F/W-16P，Q611F/W-25P，Q611F/W-40P，Q611F/W-64P | |||||||||
| 控制方式 | 開關兩位控制、4-20mA模擬量控制 | |||||||||
